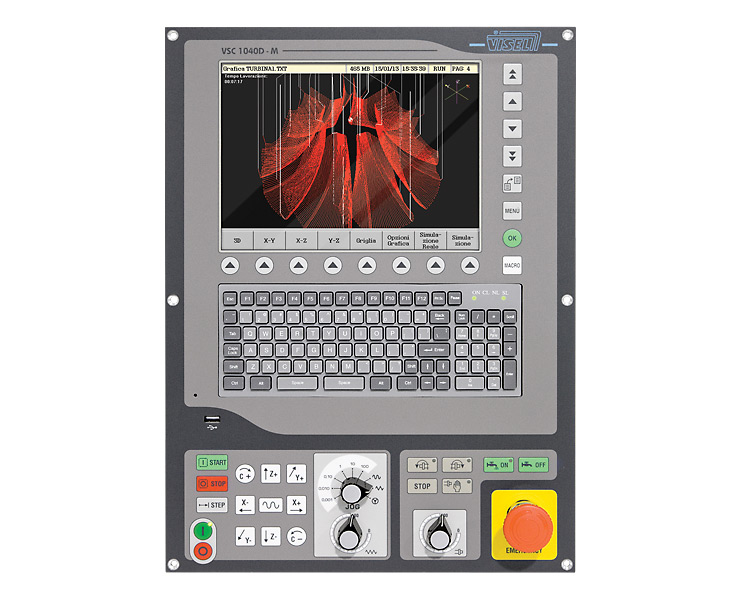

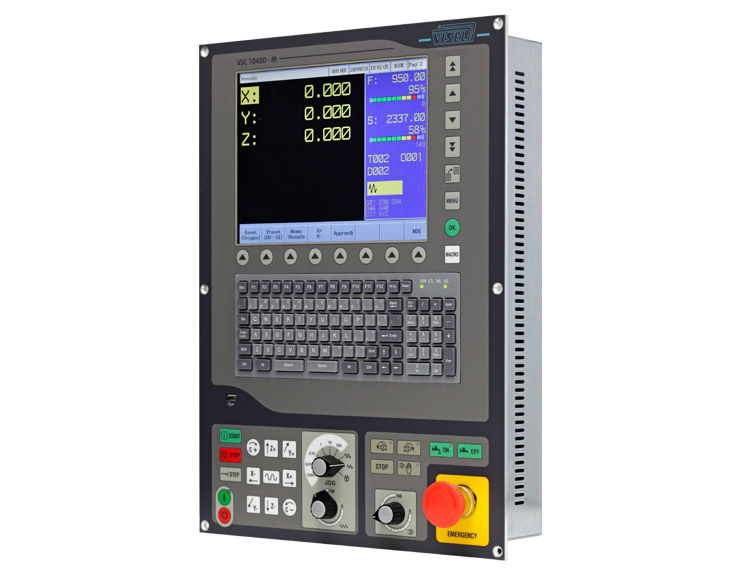

CONTROLLO NUMERICO VSC 1040DM

Alte prestazioni in fresatura

Il nuovo CNC VSC1040 DM è stato concepito per tutte le lavorazioni di fresatura su centri di lavoro verticali, orizzontali e fresatrici. Estremamente completo, dall’uso semplice ed intuitivo, è arricchito con opzioni e macro utilizzabili nella realizzazione di stampi e pezzi complessi.
Tipicamente utilizzato con l’ausilio di un CAM esterno,il caricamento dei programmi viene eseguito tramite presa di rete LAN o chiavetta USB. E’ possibile inoltre importare file direttamente in formato .DXF e tramite apposite macro eseguirne le lavorazioni. Il CNC VSC1040DM “dual processor real-time“ può processare blocchi in 1 ms, è in grado di eseguire 1000 blocchi al secondo con look-ahead di 400 blocchi.
Uno speciale algoritmo è stato integrato per ottimizzare le traiettorie favorendo la velocità di lavorazione ed esecuzione dei profili in high speed. Il sistema è multi tasking e permette di eseguire altre operazioni (realizzazioni programmi, carico-scarico programmi, etc.) durante la lavorazione. Una potente grafica 3D permette di visualizzare il pezzo finito e tramite la simulazione della lavorazione è possibile visualizzare la realizzazione del pezzo con stima delle tempistiche e diversificazione delle colorazioni per ogni utensile. Un particolare set di comandi sono stati introdotti per le lavorazioni complesse a 5 assi (Gestione del cinematismo, controllo RTCP dinamico, gestione piani inclinati, etc.).

CARATTERISTICHE

  • Selezione lingua da menu
  • Possibilità di programmazione durante la lavorazione (MULTITHREADS)
  • Hardware PC base embedded, dual processor, real-time
  • Gestione 4/5 assi + mandrino (controllo in posizione)
  • Interpolazioni lineari, circolari, elicoidali
  • Memoria flash programmi 1 Gbyte standard
  • Interfaccia USB per PEN-DRIVE
  • Interfaccia ETERNETH per collegamento in rete
  • Porta CAN-BUS per collegamento moduli
  • Programmazione linguaggio ISO, ISO PARAMETRICO
  • Programmazione per cicli fissi (macro), conversazionale
  • Importazione file CAD .DXF
  • Edit grafico (mini CAD-CAM integrato) con conversione profili in ISO
  • Cicli (Macro) richiamabili ed eseguibili direttamente da singolo tasto con icona o da menù
  • Programma PC (MACROMAKER) per costruire ed importare Macro nel CNC (optional)
  • Importazione ed esecuzione file da CAM
  • Gestione annidamenti programmi (40)
  • Gestione tabella origini (100 origini)
  • Esecuzione singolo blocco (funzione MDI)
  • Gestione avanzata tabella 250 utensili (gestione coppia di sforzo)
  • Visualizzazione grafica 3D o su singolo piano (con funzione zoom)
  • Fattore di scala impostabile su ogni asse
  • Roto-traslazione asse di visualizzazione
  • Simulazione grafica dinamica 3D (con visualizzazione utensile)
  • Simulazione grafica dinamica del pezzo durante il ciclo (real-time)
  • Visualizzazione grafica-percentuale della coppia sforzo mandrino
  • Calcolo tempo realizzazione pezzo + funzione conta-pezzi
  • Funzione “Tool inspector” con riposizionamento utensile e ripresa del ciclo da un punto
  • Interfaccia Mechatrolink Yaskawa (optional)
  • Interfaccia EtherCAT (optional)
  • Gestione PLC già inclusa dei tasti di Jog, selettori ed override
  • Diagnostica storico allarmi
  • Funzione oscilloscopio per taratura assi
  • Funzione analizzatore di stati logici per controllo In/Out
