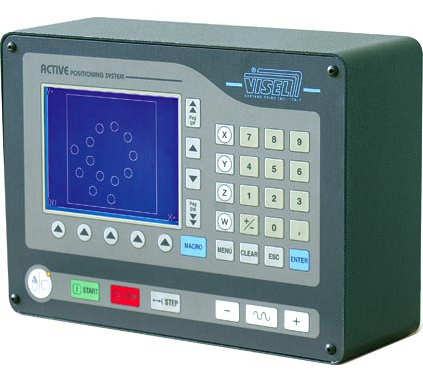

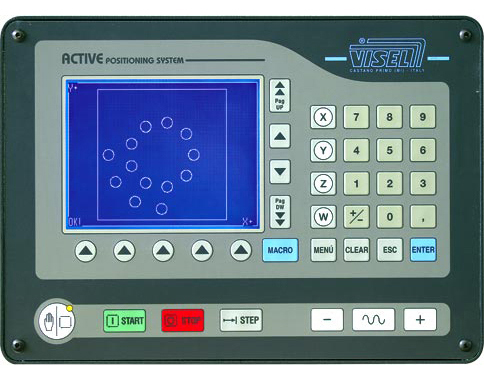

Posizionatore Visualizzatore ACTIVE

FUNZIONI DI VISUALIZZATORE DI QUOTE

• Impostazione/azzeramento quote
• Conversione quote assoluto - incrementale
• 24 origini richiamabili
• ricerca tacca di zero
• calcolo mezzeria quota
• calcolo centro di una circonferenza
• calcolo del centro di un rettangolo
• conversione quote millimetri - inch
• visualizzazione velocità assi in reale

FUNZIONI DI POSIZIONATORE

• Posizionamento punto a punto
• Programmazione con macro e cicli fissi
• Programmazione ISO (G0-G1)
• M-F programmazione codici macchina
• Memoria lista programmi (500 Kbyte-flash)
• Grafica bidimensionale 2D statica

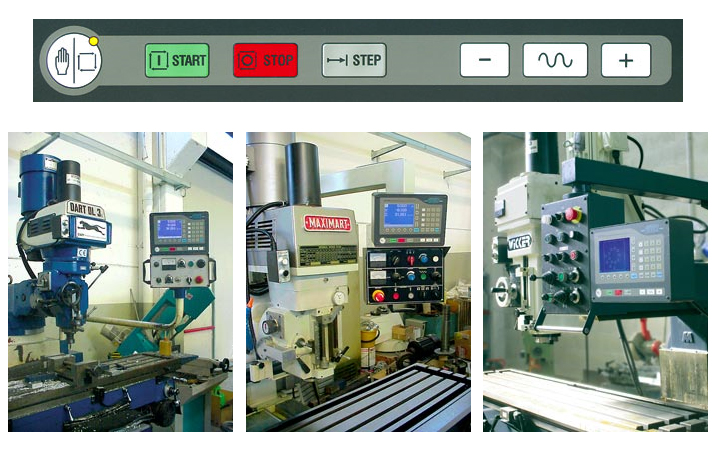

• Funzioni START-STOP-STEP programma
• Potenziometro override assi digitale
• Preset quote con spostamenti mirati
• Preset 64 correzioni utensili richiamabili da programma
• Preset 24 origini richiamabili da programma
• Preset lingua ( I-F-GB-P)
• Interfaccia seriale RS232
• Stop macchina programmabile(notturno fine ciclo)
• Diagnostica allarmi

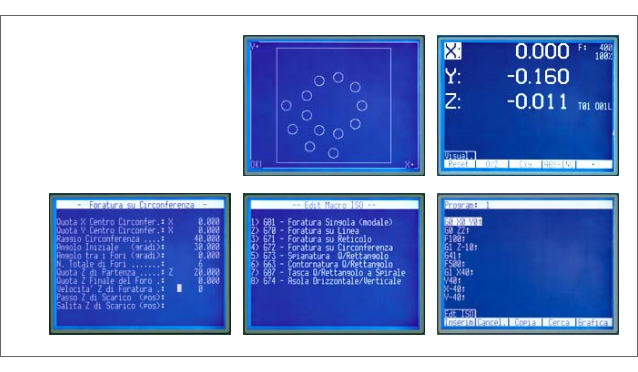

MACRO DI PROGRAMMAZIONE SPECIFICHE

• G81 Foratura singola
• G70 Foratura su linea
• G71 Foratura su reticolo
• G72 Foratura su circonferenza
• G73 Spianatura Q/Rettangolo
• G63 Contornatura Q/Rettangolo
• G87 Tasca Q/Rettangolo a spirale
• G74 Asola orizzontale/verticale

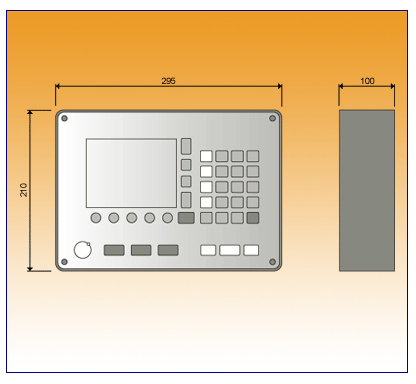

DIMENSIONI
