Controlli numerici VSC 990 M-T per fresatura e tornitura

VERSIONI: 3 - 4 - 5 assi + mandrino
INTERPOLAZIONE: lineare, circolare, elicoidale

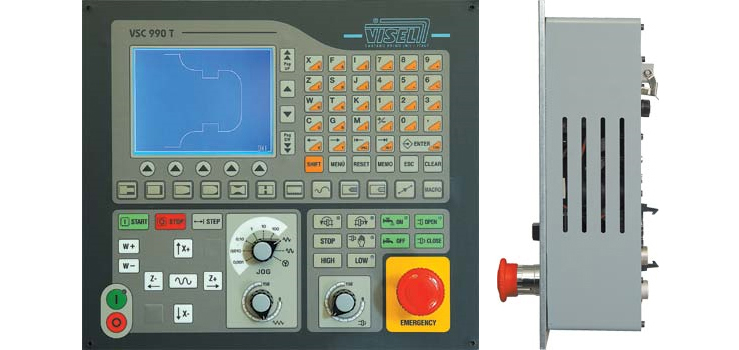

VSC 990 T per tornitura

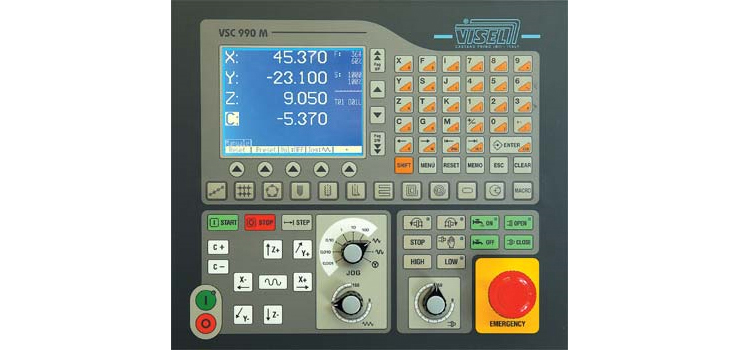

VSC 990 M per fresatura

FUNZIONI SPECIFICHE CNC VISEL - VSC 990

• Programmazione ISO standard
• Programmazione in ISO PARAMETRICO
• Programmazione per cicli fissi o macro
• Programmazione in autoapprendimento
• Programmazione tramite linea seriale RS232
• Ricezione programmi da post-processor CAM
• Memorizzazione archivio programmi con commenti alfanumerici (500 Kb)
• Esecuzione cicli fissi direttamente dal menù in manuale richiamabili da tasti con icona
• Esecuzioni lavorazioni in DNC con PC
• Gestione volantino/i elettronici
• Gestione Jog impulsivi e continui con velocità o spostamenti diretti
• Gestione del magazzino o tabella utensili (24 utensili)
• Gestione del cambio gamma in automatico
• Gestione di 24 origini programma
• Preset quote con spostamenti mirati
• Gestione Floppy Disk (optional)
• Controllo override assi + velocità mandrino da potenziometro
• Visualizzazione grafica percentuale coppia mandrino durante la lavorazione

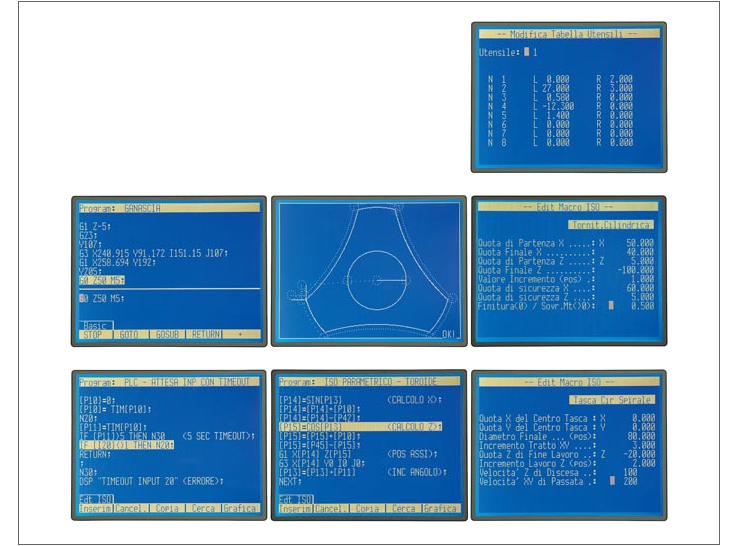

• Visualizzazione grafica 2D con zoom dei profili generali e del percorso utensile
• Gestione visualizzazione contapezzi-ore lavorazione con preset conteggio
• Attivazione cambio gamma, refrigerante, sblocco-blocco utensile da programma e da tasti dedicati
• Selezione lingua (I, GB, F) menù

VERSIONE 990-M FRESATURA

• Asse mandrino controllato in velocità e posizione
• Quarto asse (asse C) per tavole girevoli continue già incluso

VERSIONE 990-T TORNITURA

• Asse mandrino controllato in posizione e velocità
• Controllo in posizione per contropunta motorizzata

MACRO DI PROGRAMMAZIONE SPECIFICHE

VERSIONE 990-M (fresatura)
Macro funzionicicli fissi standard

• G70 Foratura su linea
• G71 Foratura su reticolo
• G72 Foratura su circonferenza
• G73 Spianatura e svuotamento tasca rettangolare a greca
• G74 Asola - chiavetta lineare
• G75 Asola - chiavetta su arco/circonferenza
• G76 Creazioni poligoni regolari
• G77 Copia speculare di un profilo
• G78 Roto-translazioni di profili
• G79 Lavorazione a passo per lame e cremagliere
• G81 Foratura e centratura
• G82 Filettatura con interpolazioni elicoidali
• G84 Maschiatura rigida
• G85 Alesatura
• G86 Barenatura
• G61 Creazione di rilievi circolari in contornatura
• G87 Svuotamento a spirale in una tasca rettangolare
• G88 Svuotamento a spirale di una tasca circolare
• G89 Allargamento di un foro
• G62 Filettatura a passi variabili con tavola girevole (su cilindri)

VERSIONE 990-T (tornitura)
Macro funzioni - cicli fissi inclusi

• G60 Tornitura cilindrica
• G61 Ciclo di sfacciatura (intestatura)
• G63 Ciclo di tornitura conica
• G64 Ciclo di raggiatura
• G65 Ciclo di bombatura
• G66 Ciclo per gole/scanalature
• G88 Ciclo creazione di profili per punti
• G67 Ciclo di filettatura
• G68 Ciclo di foratura con scarico
• G69 Ciclo di maschiatura

ALTRE FUNZIONI

• Cicli FOR-NEXT per ripetizioni multiple
• Funzioni GOTO-GOSUB per salti a sottoprogrammi multipli
• Funzioni di attesa: WAIT
• Funzioni di STOP temporaneo (con ripresa)

CARATTERISTICHE HARDWARE

• 06 uscite assi analogiche (+/- 10 Vcc) optoisolate
• 03 uscite assi digitali (onda quadra 12Vcc PNP)
• 06 ingressi encoder differenziali line driver
• 02 ingressi analogici (0/+10 Vcc) optoisolati
• 32 ingressi digitali 24 Vcc optoisolati PNP
• 20 uscite digitali 24 Vcc optoisolate PNP
• 01 porta seriale RS232
• 01 interfaccia (uscita) gestione floppy disk (optional)
• 01 ingresso volantino elettronico estensibile mod. EKV
• 01 uscita optoisolata per Jog remotati
• PLC (con programmazione da utente) integrato
• Alimentazione 90-270 Vca (40W)
• Tastiera in poliestere stagna
• Display LCD TFT 6" retroilluminato
• Pulsante di emergenza incorporato
• Accensione/spegnimento: potenza motori, refrigerante, rotazione
  mandrino, cambio gamma, jog ... integrati nella tastiera
• Selettori di jog, velocità mandrino e override integrati nella tastiera

VSC M-T OPZIONI:

• Interfaccia floppy disk
• Volantino elettronico remotato "EKV"
• Pannello Joystick "CPJ 980"
• Espansione IN/OUT: + 32 ingressi, 20 uscite

volantino

DIMENSIONI
