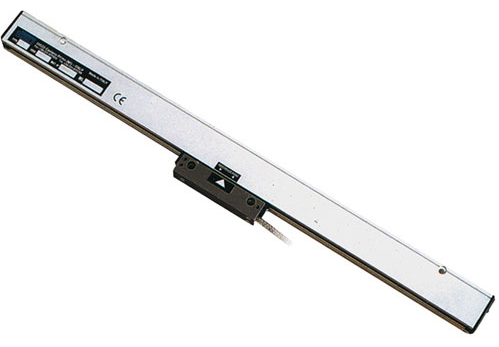

Trasduttori lineari di posizione VTL
I trasduttori di misura lineare mod. VTL utilizzano una tecnologia di lettura a rifrazione su nastro d'acciaio.
Questa tecnologia permette di realizzare trasduttori con corse utili fino a 30 mt.
Robuste ed affidabili sono indicate per il montaggio su ogni tipo di macchina. Le risoluzioni ottenibili sono di 0,5/0,01/0,005mm.
Testina di lettura completamente intercambiabile con trasduttori mod. Midi.

CARATTERISTICHE ELETTRICHE

  • Tensione di alimentazione: Vcc. 12V (o 5 Vcc. a richiesta) +/-5% - Icc. 100 mA
  • Sfasamento segnali: 90° +/-15%
  • Segni d'uscita: N. 2 onde quadre e punto zero in push pull (Line driver a richiesta)

Caratteristiche meccaniche

  • Misure Standard: 50-30.000mm (di 50 mm in 50 mm)
  • Punto zero: Ogni 100 mm standard (o in posizione richiesta)
  • Lunghezza cavo testina: 4 metri con connettore finale (o altra metratura a richiesta) cavo schermato in acciaio.
  • Passo reticolo: 40 µm - 20 µm
  • Temperatura di lavoro: 0° + 50°C
  • Temperatura di magazzino: -30°C + 70°C

Tecnologia lettura a rifazione su nastro d'acciaio
Risoluzione Precisione sistema Velocità di lettura max.
0,5 mm +/- 0,5 x m 100 m/min
0,01 mm +/- 0,01 x m 50 m/min
0,005 mm +/- 0,005 x m 25 m/min

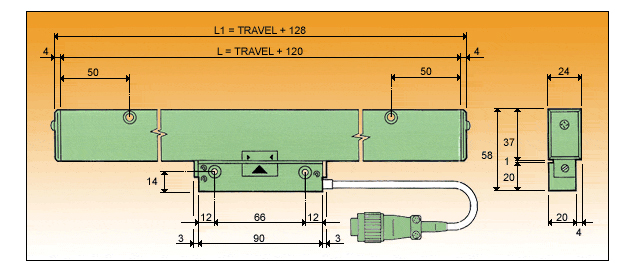

DIMENSIONI
