CONTROLLI NUMERICI VSC 1020 – 1030 per TORNITURA e FRESATURA

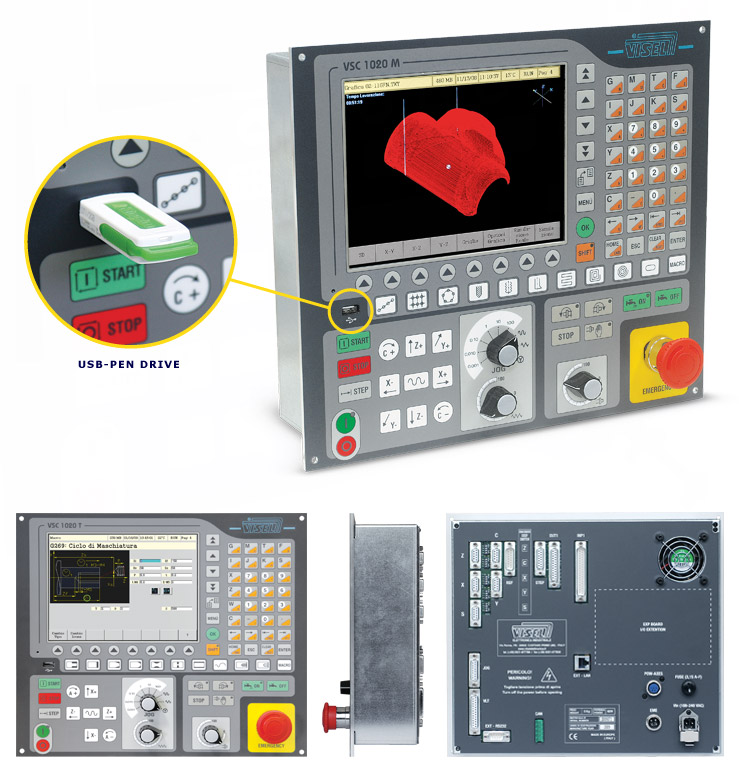

VSC 1020 – 1030 User Friendly CNC

Versatili, semplici, pratici ed economici, i CNC serie VSC1020-1030 M-T sono stati progettati utilizzando criteri di estrema semplicità d’uso con interfaccia operatore pratica ed intuibile.
Estremamente completi permettono di essere programmati a vari livelli: standard ISO (G-code), per compilazioni di cicli predefiniti (Macro), tramite realizzazione diretto di disegno grafico a bordo CNC (Edit VIS-CAM).
E’ possibile inoltre importare file da CAM esterni tramite rete Ethernet (LAN) o pen-drive (USB) direttamente scaricabile nella memoria interna (standard) da 1 Gbyte flash.

CARATTERISTICHE

  • Stessa configurazione hardware per entrambi le versioni T –M
  • Selezione lingua da menu
  • Possibilità di programmazione durante la lavorazione (MULTITHREADS)
  • Hardware PC base embedded , dual processor, real-time
  • Gestione 4/5 assi + mandrino (controllo in posizione)
  • Interpolazioni lineari, circolari, elicoidali
  • Memoria flash programmi 1 Gbyte standard
  • Interfaccia USB per PEN-DRIVE
  • Interfaccia ETERNETH per collegamento in rete
  • Porta CAN-BUS per collegamento moduli
  • Programmazione linguaggio ISO , ISO PARAMETRICO
  • Programmazione per cicli fissi (macro), conversazionale
  • Edit grafico (mini CAD-CAM integrato) con conversione profili in ISO
  • Cicli (Macro) richiamabili ed eseguibili direttamente da singolo tasto con icona o da menù
  • Programma PC (MACROMAKER) per costruire ed importare Macro nel CNC (optional)
  • Importazione ed esecuzione file da CAM
  • Gestione annidamenti programmi (40)
  • Gestione tabella origini (100 origini)
  • Esecuzione singolo blocco ( funzione MDI)
  • Gestione avanzata tabella 200 utensili ( gestione coppia di sforzo)

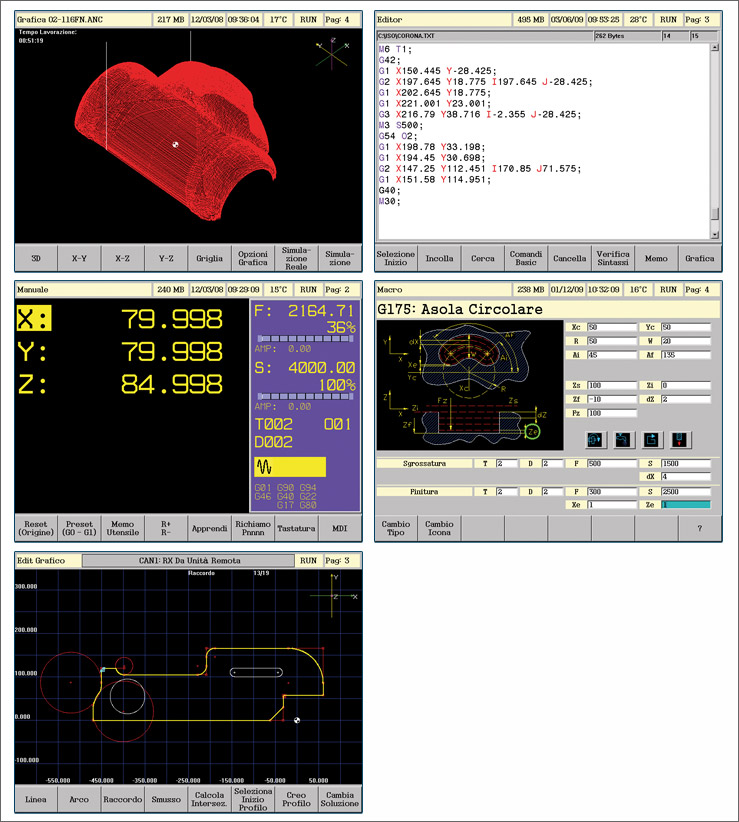

  • Visualizzazione grafica 3D o su singolo piano (con funzione zoom)
  • Fattore di scala impostabile su ogni asse
  • Roto-traslazione asse di visualizzazione
  • Simulazione grafica dinamica 3D ( con visualizzazione utensile)
  • Simulazione grafica dinamica del pezzo durante il ciclo (real-time)
  • Visualizzazione grafica-percentuale della coppia sforzo mandrino
  • Calcolo tempo realizzazione pezzo + funzione conta-pezzi
  • Funzione “Tool inspector” con riposizionamento utensile e ripresa del ciclo da un punto
  • Interfaccia Mechatrolink Yaskawa ( optional)
  • Interfaccia EtherCAT (optional)
  • Gestione PLC già inclusa dei tasti di Jog, selettori ed override
  • Diagnostica storico allarmi
  • Funzione oscilloscopio per taratura assi
  • Funzione analizzatore di stati logici per controllo In/Out
