CONTROLLO NUMERICO VSC 1010

CENTRAL UNIT

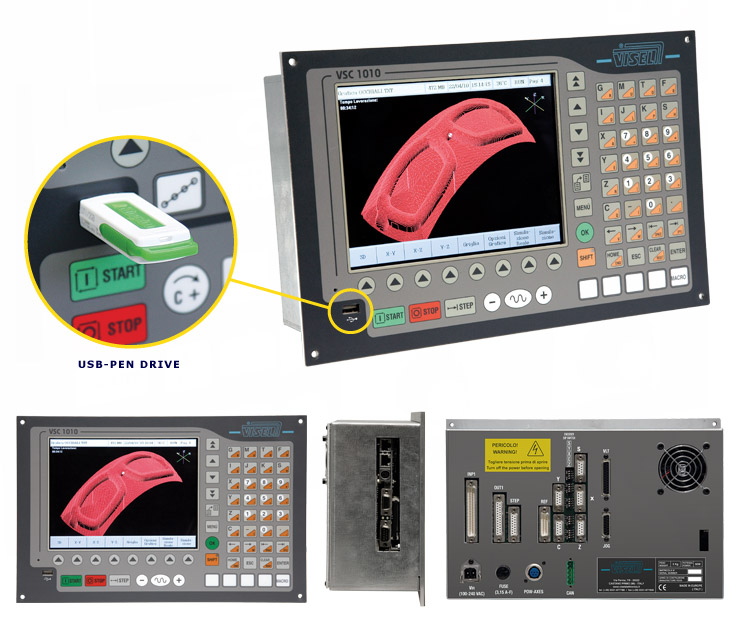

"COMPACT module"

Il modulo centrale "versione COMPACT" è un CNC "PC base",con una memoria flash di 1 Gb , schermi TFT "full color" da 8,4" o 10,1", presa per chiave USB direttamente sul pannello frontale.
Il sistema permette il controllo di 4 assi (interpolazioni lineari, circolari, elicoidali) più asse mandrino ( controllo velocità e posizione).
Inoltre disponibili, 20 output digitali, 32 input digitali, 2 ingressi analogici, 3 uscite PWM, 5 ingressi encoder differenziali, presa ETHERNET, presa Can-bus tutto in un’unica soluzione estremamente semplice e compatta.
La tastiera include 4 tasti "neutri" che possono essere utilizzati dall’utente per cicli personalizzabili.
E’ possibile introdurre un’icona nel sottotasto, tramite apposita tasca. Nessun ingresso esterno è utilizzato per la gestione di questi tasti.
Allacciamento diretto del volantino estensibile "EKV" tramite apposito connettore "plug and play".

CARATTERISTICHE

  • Selezione lingua da menu
  • Possibilità di programmazione durante la lavorazione (MULTITHREADS)
  • Hardware PC base embedded , dual processor, real-time
  • Gestione 4/5 assi + mandrino (controllo in posizione)
  • Interpolazioni lineari, circolari, elicoidali
  • Memoria flash programmi 1 Gbyte standard
  • Interfaccia USB per PEN-DRIVE
  • Interfaccia ETERNETH per collegamento in rete
  • Porta CAN-BUS per collegamento moduli
  • Programmazione linguaggio ISO, ISO PARAMETRICO
  • Programmazione per cicli fissi (macro), conversazionale
  • Edit grafico (mini CAD-CAM integrato) con conversione profili in ISO
  • Programma PC (MACROMAKER) per costruire ed importare Macro nel CNC (optional)
  • Importazione ed esecuzione file da CAM

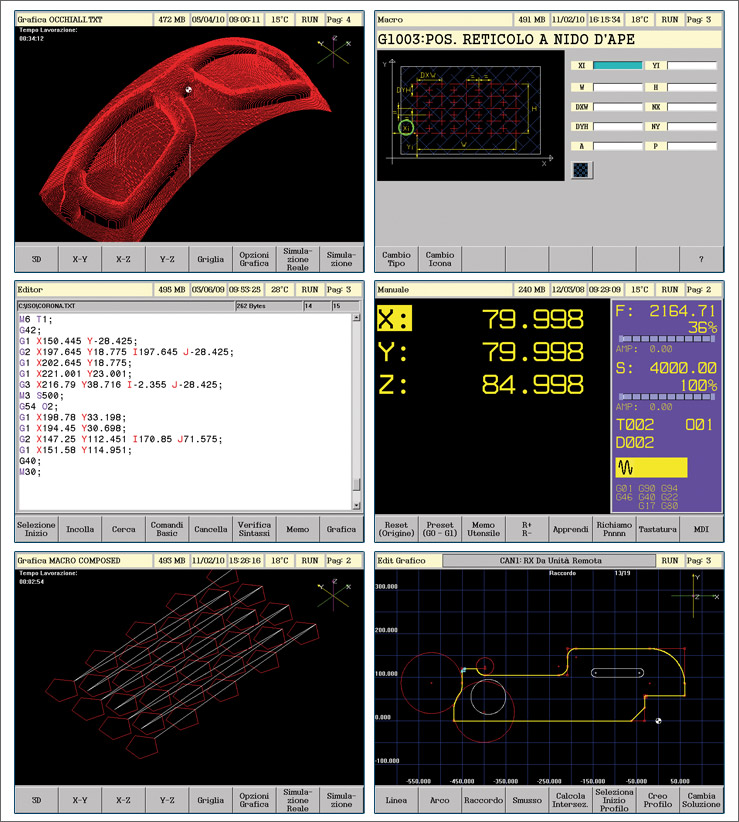

  • Visualizzazione grafica 3D o su singolo piano (con funzione zoom)
  • Fattore di scala impostabile su ogni asse
  • Roto-traslazione asse di visualizzazione
  • Simulazione grafica dinamica 3D (con visualizzazione utensile)
  • Simulazione grafica dinamica del pezzo durante il ciclo (real-time)
  • Interfaccia Mechatrolink Yaskawa (optional)
  • Interfaccia EtherCAT (optional)
  • Diagnostica storico allarmi
  • Funzione oscilloscopio per taratura assi
  • Funzione analizzatore di stati logici per controllo In/Out
